Pannello strumenti

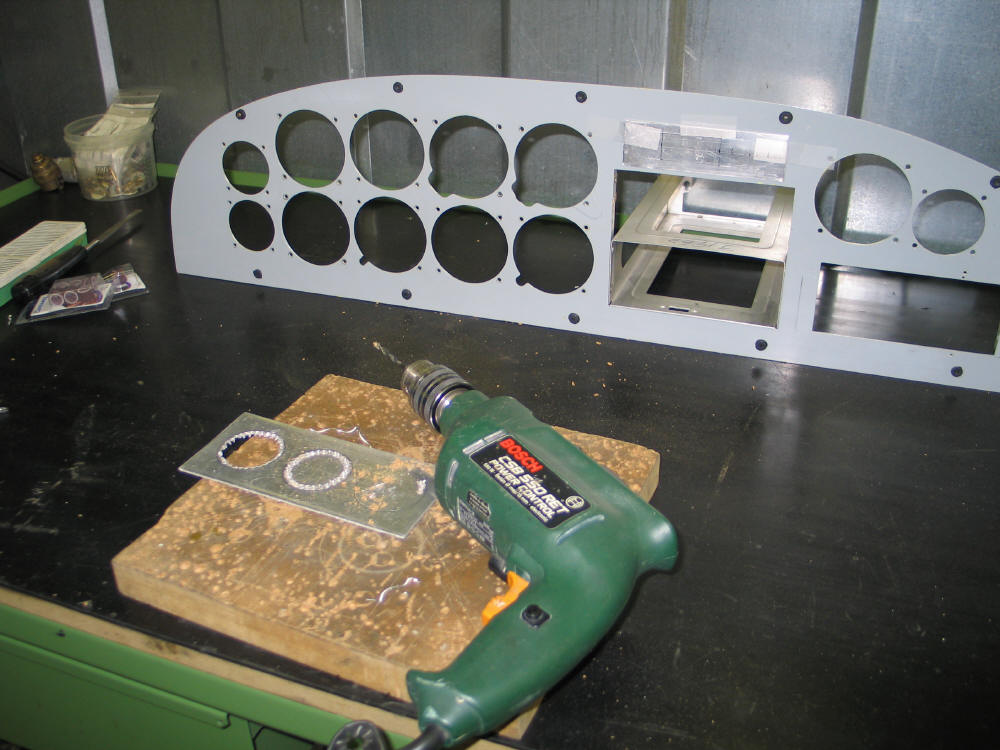

Il pannello strumenti incomincia a prendere forma
Il pannello strumenti incomincia a prendere forma

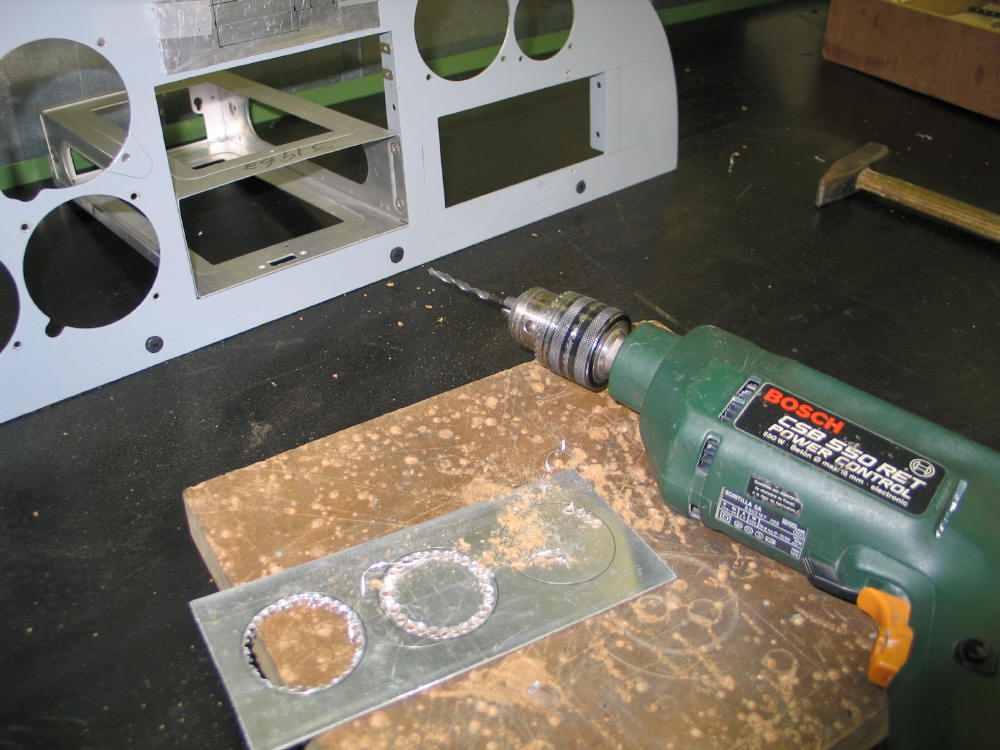

La lavorazione del pannellino porta televel

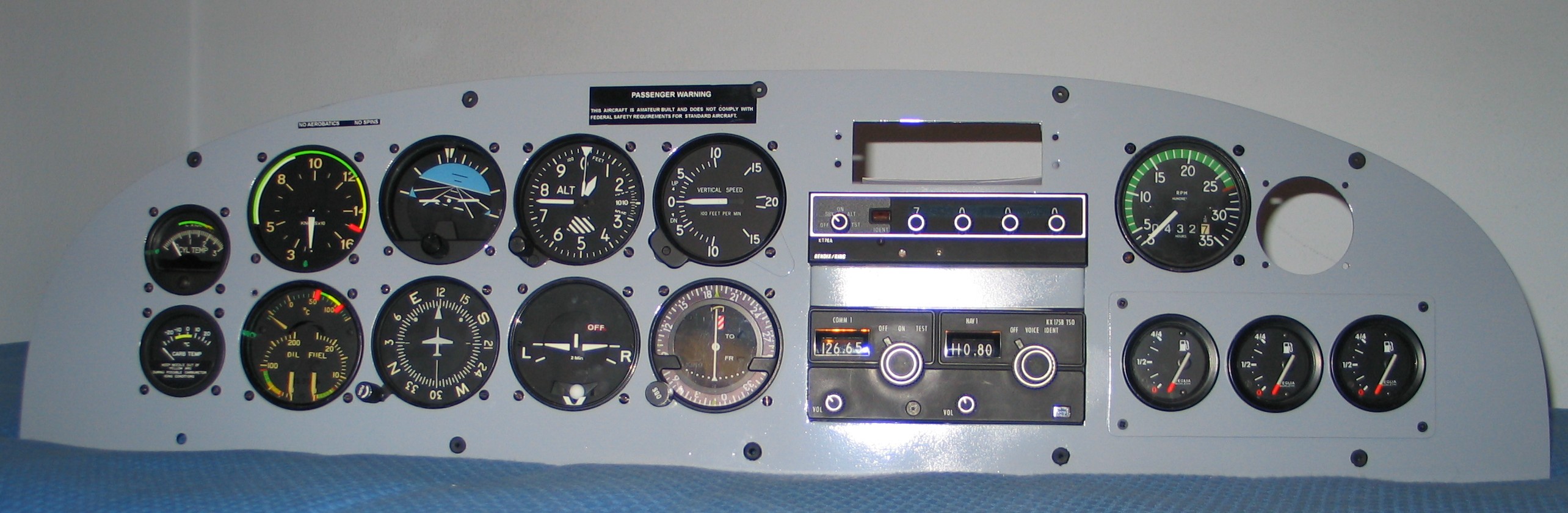

Il pannello strumenti completo

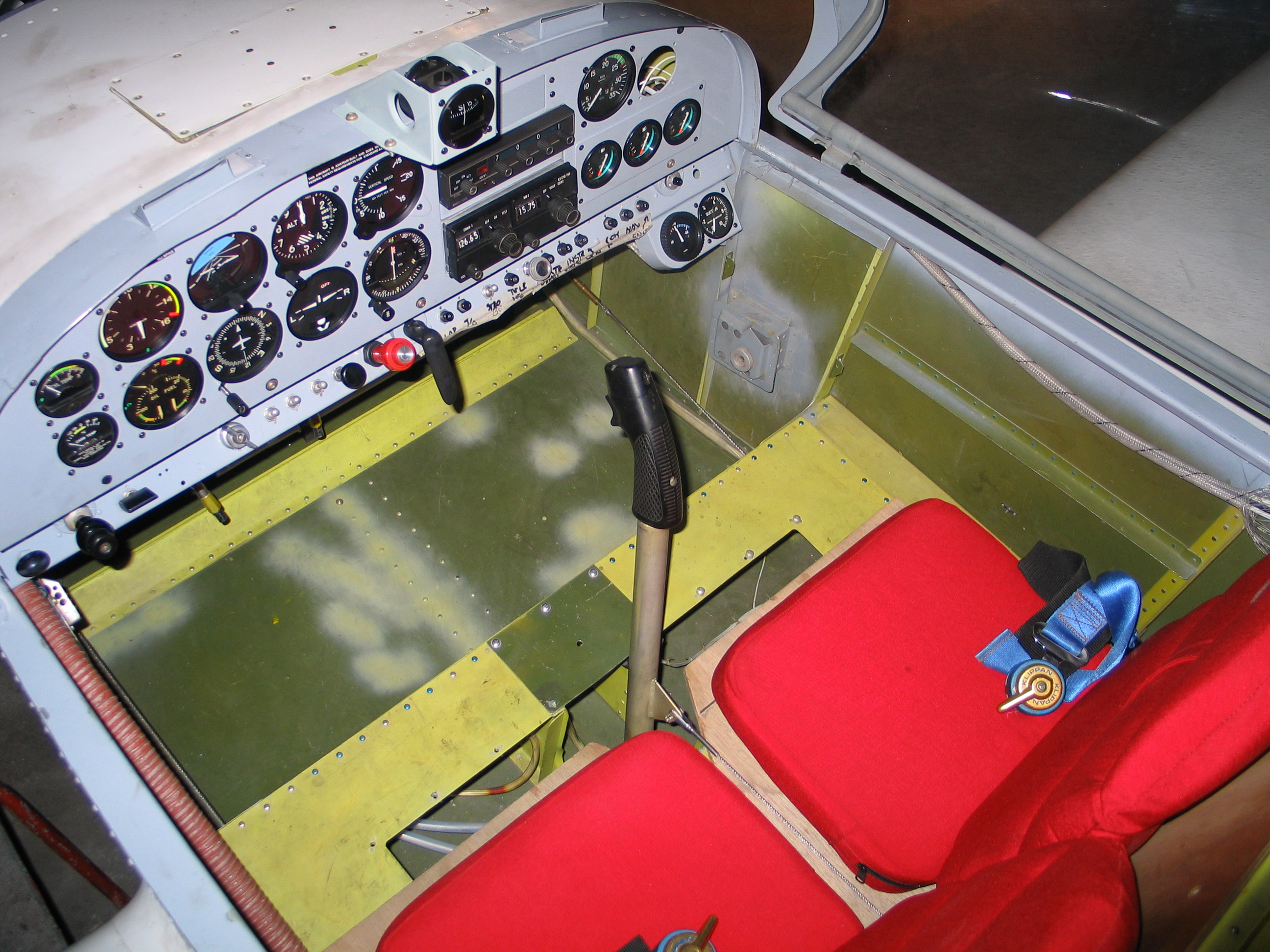

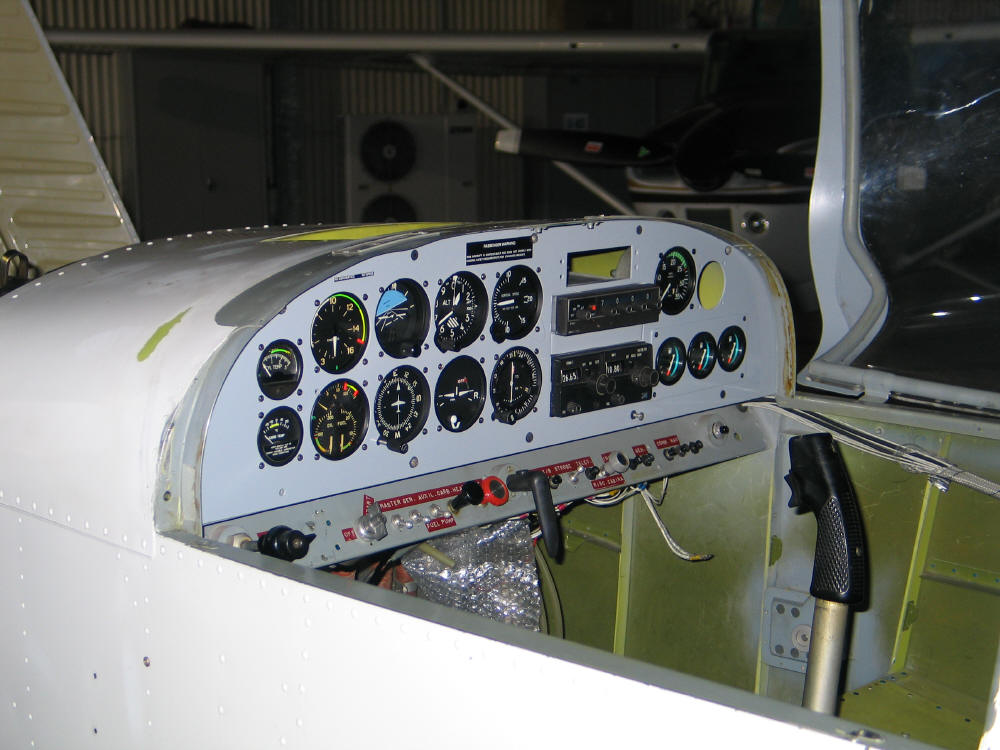

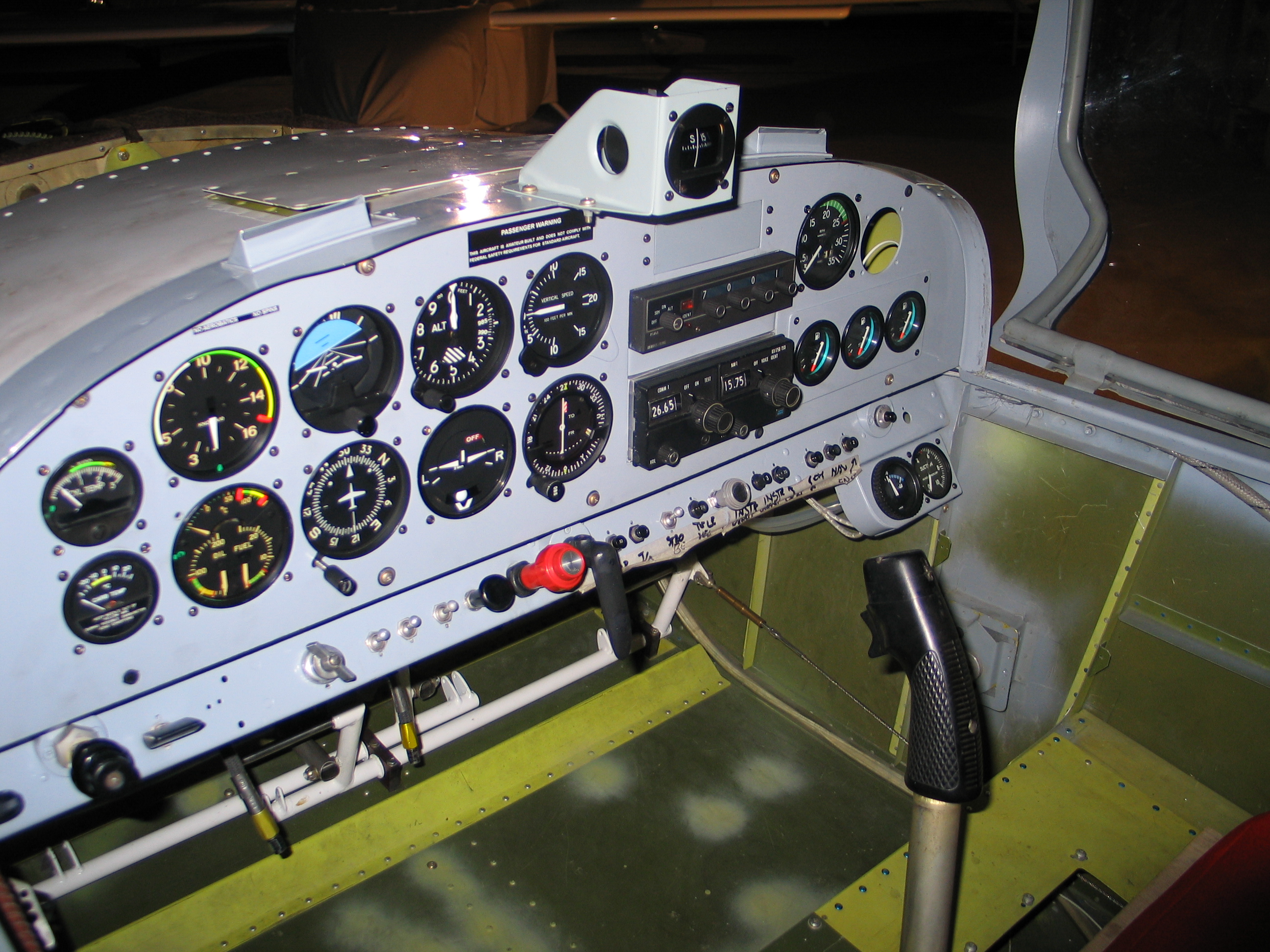

Il pannello strumenti installato (provvisoriamente) a bordo....

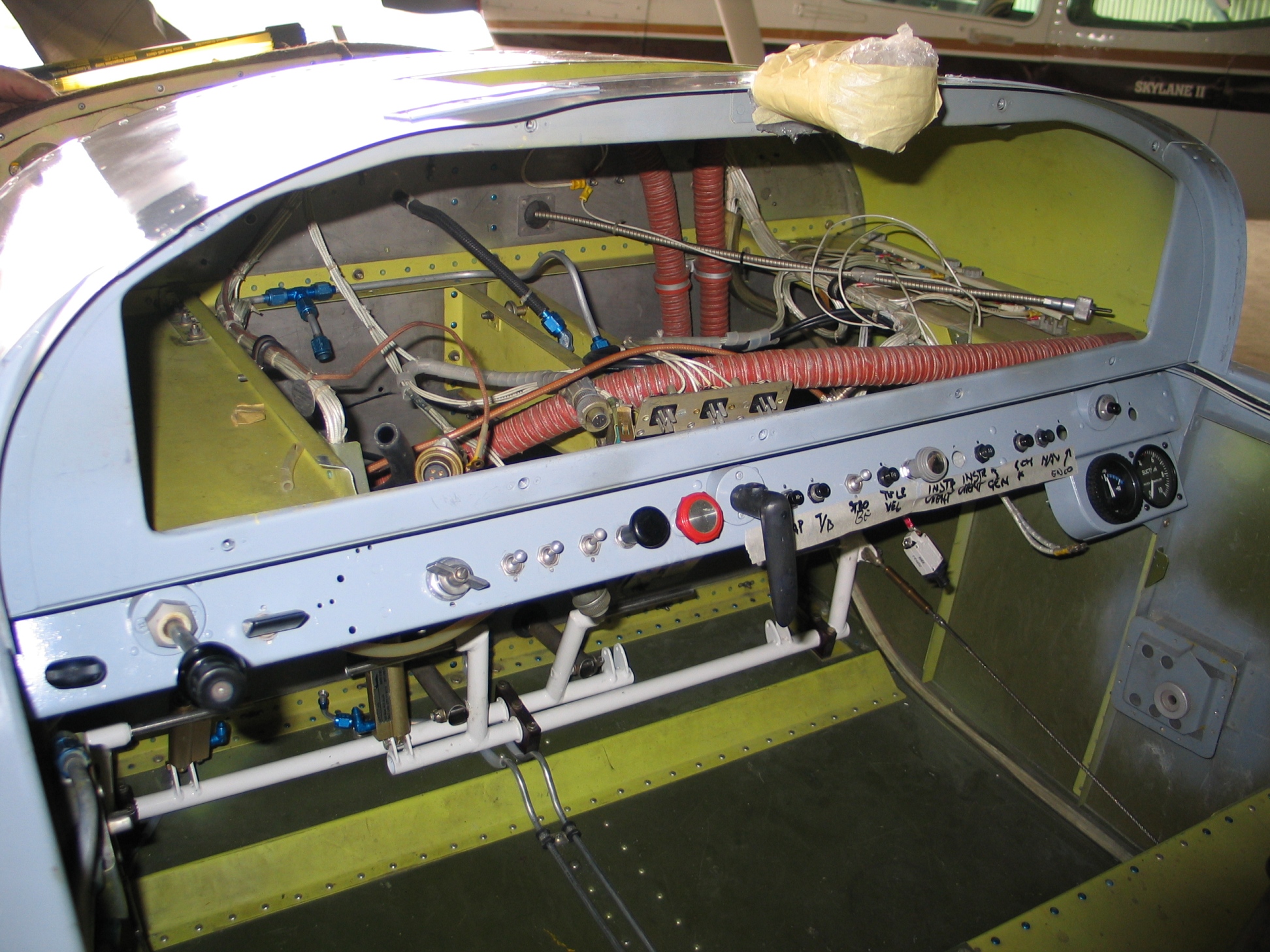

I breaker e le manette installate in modo definitivo.
Partendo da sinistra: blocca/sblocca ruotino anteriore, manetta del gas, leva dei flap (elettrici), interruttore magneti e accensione, interruttori master generale, pompa elettrica, aria al carburatore, miscela, leva del freno (parcheggio e emergenza), breaker flap, breaker T/B, breaker strobo, breaker televel, riscaldamento cabina, breaker strumenti, breaker di scorta, breaker gen., breaker COMM., breaker NAV, breaker di scorta, ON/OFF interfonico. Si intravedono, a destra, gli strumenti per la pompa a vuoto (Suction) e l'Amperometro
|
